Ⅱ型的化學結構為:
Ⅱ型的化學結構
通過X射線粉末衍射,Ⅰ型APP(通常聚合度≤100)的晶體結構有著不規則的表面,是一種多孔物質。Ⅱ型APP(通常聚合度≥1000)的晶體結構是一種正交結構,晶體具有光滑的表面,晶體中存在交聯結構。筆者對Ⅰ型和Ⅱ型APP產品做了熱分析試驗(TG),發現所選三種APP產品的熱穩定性的差距是明顯的,見表2。
表2 三種APP產品的熱性能分析結果
從熱分析結果可以看出,聚合度1000的APP產品熱穩定性要好于低聚合度(聚合度<100)的APP,而AP422的性能較聚合度1000的APP產品更為穩定,更有利于防火涂料遇熱后的梯次膨脹發泡,可提高炭層的防火隔熱效果。
Ⅰ型APP在一定溫度和氨氣條件下,可以比較容易地轉化為Ⅱ型APP。隨著APP合成技術的發展,國內已經有多家公司可以批量生產聚合度大于1000的Ⅱ型APP,但是產品的多項技術指標與國外Ⅱ型APP相比尚有差距,例如國內Ⅱ型APP的分子量分布較寬,含磷和含氮量較國外產品低等。
2.1.2不同APP產品制備的防火涂料的理化性能和熱性能比較
APP(聚合度100)、APP(聚合度≥1000)、AP422(聚合度≥1000)分別按照上述配方比例制備涂料樣品,參照GB14907-2002的試驗方法進行試驗,理化性能結果見表3,將聚合度達到1000的兩種防火涂料干燥后做TG試驗,得到的曲線見圖1、圖2(升溫速率10℃/min)。

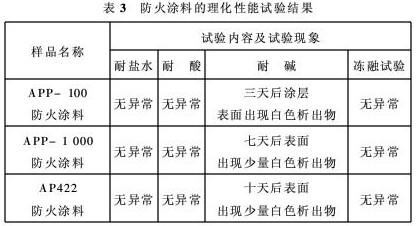

表3 防火涂料的理化性能試驗結果

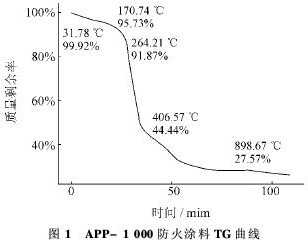

圖1 APP-1000防涂料涂料TG曲線

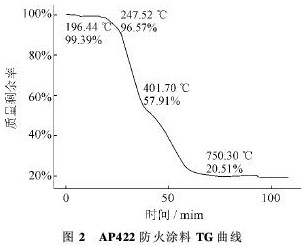

圖2 AP422防火涂料TG曲線
從兩種涂料涂層的TG曲線可以看出,雖然APP的聚合度相同,但國內原材料(APP1000)的影響還是比較明顯的,根據分析,可能是溶劑和APP的材質對試驗結果產生的影響,涂料低溫時的失重有可能是溶劑中的雜質和APP分子量分布較寬造成的。 |
